商品信息
基本参数
- 产地广东
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌诚峰智造
- 型号CRF-APO-DP1010-D
- 移动方式移动式
- 驱动引擎电机驱动
- 用途工业用
- 加工定制是
- 电源220V/Hz
- 功率1kW
- 工作方式自动
- 清洗介质等离子
- 工作频率50/60HzHz
- 产地广东深圳
- 是否进口否
- 加工定制是
- 货号7656
- 电压220V
- 是否跨境货源否
- 厂家深圳市诚峰智造有限公司
- 处理高度5-15mm
- 处理宽幅1-6mm
- 内部控制模式数字控制
产品简介：
产品详情：郑州市等离子清洗机表面处理设备厂品牌直销：诚峰智造（）

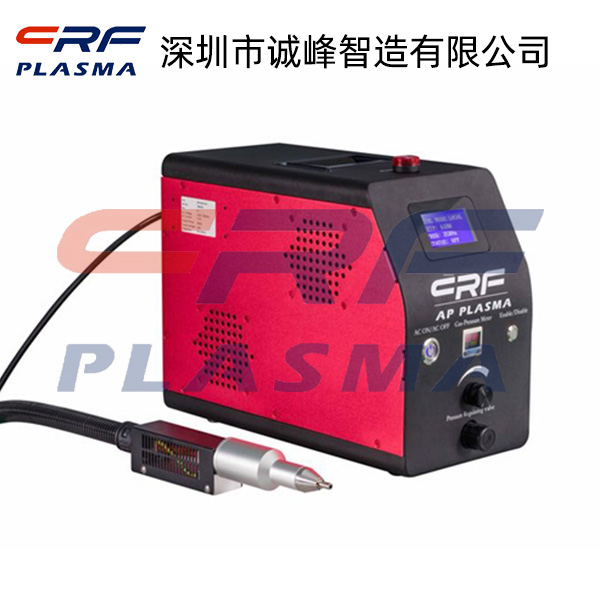

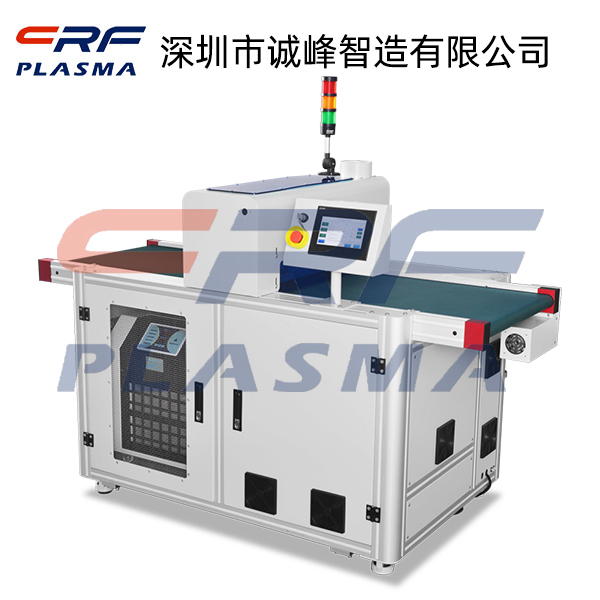

喷射类型AP等离子体处理系统CRF-APO-DP1010-d
称谓（称谓）喷射类型APplasma处理系统
型号（Model）CRF-APO-DP1010-d
功率（powersupply）220V/AC，50/60hz
功率（power）1000w/25khz
加工高度（Processingheight）5-15mm
处理宽幅（Processingwidth）1-6毫米（Option）
内部控制模式（@@@Internalcontrol）数字控制
外部控制模式（Externalcontrolmode）RS485/RS232数字通讯端口
模拟控制端口的工作气体（Gas）
Compressed Air（0.4mpa）
产品特性：可选多种喷嘴类型，用于不同场合，以满足各种不同的产品和加工环境；
具有RS485/232的数字通信端口和模拟控制端口，可以满足客户的多样化需要。
该设备体积小，易于携带和移动，节约了客户空间；
可In-Line式安装在客户的设备生产线中，以减小客户的投入成本；
使用寿命长，保障成本低，简便客户控制成本；
应用范围：主要用于电子行业手机外壳的印刷，涂层，点胶等的预处理，手机屏幕的表面处理；工业航空电连接器表面清洁；一般工业丝网印刷，转移印刷预处理等
随着半导体技术的发展，对技术的要求越来越高，更是是半导体晶片的表面质量要求越来越严苛。主要缘故是晶圆表面的颗粒和金属杂质污染严重影响了设备的质量和产量。在当前的集成电路生产中，存在晶片表面污染和超过50％的材质损失的疑问。
在半导体生产过程中，几乎每个过程都需清洗，晶圆清洗的质量严重影响设备性能，因为晶圆清洗是半导体制造技术中最举足轻重，最频繁的步骤，其技术质量直接影响产量，性能由于设备的可靠性和可靠性，国内外主要公司和研究部门都在不停展开清洗技术的研究。等离子清洗作为一种先进的干洗技术，具有绿色环保的特色。随着微电子工业的迅速发展，等离子清洗机在半导体工业中的应用也在增加。
半导体污染杂质及分类。
半导体制造需一些有机和无机材质来完成，此外，由于该过程总是关乎洁净室中的人员，因此半导体晶圆不可避免地会受到各种杂质的污染，根据污染物的来源和特性，大体上可分成四种类型：颗粒，有机物，金属离子和氧化物。
粒子。
颗粒主要是聚合物，光刻胶，蚀刻杂质等。这种污染物通常主要通过范德瓦尔斯的吸引力吸附在晶片表面，这会影响设备的几何图形和电气参数的形成。雕刻过程。这种污染物去除方法主要使用物理或化学方法切割颗粒，慢慢减少与圆形表面的接触面积，最终去除。
有机物。
有机杂质的来源相对普遍，例如人体肌肤油脂，细菌，机器油，真空油，光刻胶，清洁溶剂等，这种污染物通常在圆形表面上形成有机膜以以防清洁解决方案，直到抵达圆形表面。圆形表面未全然清洁。清洁后，金属杂质和其他污染物仍全然保存在圆形表面上，通常在清洁过程中主要使用硫酸和过氧化氢水方法拔除这些污染物。
金属。
半导体技术中常见的金属杂质包括铁，铜，铝，铬，钨，钛，钠，钾，@nz等。这些杂质的来源主要是各种用具，管道，化学试剂和半导体晶圆加工。在形成金属联接时，还会产生各种金属污染。去除这种杂质通常使用化学方法。由各种试剂和化学药物制成的清洁溶液与金属离子反应形成金属离子的组合，该金属离子与晶圆表面分开。
氧化物。
在氧气和水的环境下，自然氧化层会形成在半导体晶片的表面上。氧化膜不仅阻挠了半导体制造的许多步骤，而且还涵盖金属杂质，这些金属杂质在一定条件下会转移到晶片上以形成电缺陷。通常使用稀氢氟酸浸入去除氧化膜。
等离子清洗机在半导体晶圆清洁技术中的应用。等离子清洁技术简便，易于操作，从未废料处理和环境污染，但是它不能去除碳和其他非挥发性金属或金属氧化物。光刻胶cleaning通常用于等离子体的去除技术中。将少量氧气添加到等离子体反应系统中。在强电场的作用下，氧气产生等离子体，使光致抗蚀剂很快氧化成挥发性气体状况。清洗技术具有操作方便，效率高，表面清洁，无损伤，产品质量好的优点。。它不使用酸，碱，有机溶剂等，因此越来越受到关注。
